A partir de quel schéma de base et quel est son fonctionnement ?

Disposants de 2 sources de tensions continues constituées de 2 piles de 9 V qui vont nous délivrer une tension de plus +9V ainsi qu'une autre tension de -9V.

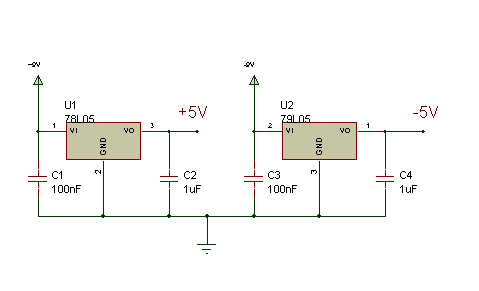

fig. 12 le circuit alimentation

Mais comme nous voulions des tensions de +5V et -5V nous avons utilisé 2 régulateurs.

Le premier régulateur est du type 78L05 qui va nous délivrer une tension de +5V à partir d'une tension continue à condition que la tension d'entrée soit supérieure à la tension de sortie de +2,5V. Ce qui est bien le cas ici, car ce régulateur est alimenté par +9V.

On peut remarquer que sur le schéma de montage de ce régulateur il faut connecter un condensateur de 0.1m F en entrée de façon à éliminer l'ondulation HF ainsi qu'un condensateur de 1uF en sortie pour rejeter les transitoires. On procède de la même façon pour obtenir -5V donc on utilise un régulateur négatif qui reçoit en entrée une tension de -5V.

Pourquoi avons nous choisi de réaliser ce montage ?

Nos différents modules s'alimentants à des tensions de +5V ,-5V et 9V nous avons décidé d'utiliser des régulateurs.
